●最高峰・信頼のブランド、JIS規格に準拠、軽量・堅牢・高性能の3拍子を兼備!
フジプーラーは、1938年に日本で最初のラチェットレバーホイストとして製造されて以来、半世紀以上の長い歴史を有しています
その間『より軽量かつ堅牢、そしてより使い易く』をテーマに幾多の改良を重ね、特殊鋼のリンクチェーン、遊転装置やアルミ合金の採用など常にパイオニアとしての道を歩んでまいりました

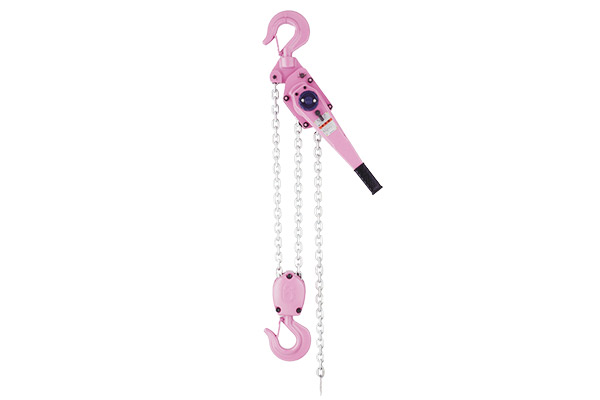

フジプーラー《8Sシリーズ》は、1990年にJIS B8819が制定された事に伴い、さらに軽量化と安全性を高めたハイグレードな製品です
本体の一体成型鋼板化、またリンクチェーンにはV級チェーンを採用すると共に、ラチェットレバーホイストの宿命であった”くいつき問題”を解決した画期的な機構を持った”自信のシリーズ”です

仕様

※この表は横にスクロールできます。

ブレーキの《くいつき現象》に真摯に取り組み解決!!(PAT.P)

レバー操作によりラチェットを左回転(戻し時)させ始めると、ブレーキハブのブレーキ面とリリーサーの右ネジ部の摩擦トルクの差により、ブレーキハブは回転せずラチェットとリリーサーのみが先行して左回転します

そのため、ブレーキ面の摩擦とネジ部の摩擦を分けて解除することができ、従来の一体型ラチェット方式の戻し始め手荷重の1/3以下に軽減されました



定格荷重 0.8TON 1.0TON 1.6TON 3.15TON 6.3TON
標準揚程(m) 1.5 1.5 1.5 1.5 1.5
フック間最小距離(mm) 314 323 379 480 606
レバー長さ(mm) 268 268 408 408 408
手動力(N) 300 370 300 380 380
レバー1回転の揚程(mm) 27.1 27.1 29.0 19.8 9.9
製品質量(kg) 6.4 6.6 9.7 16.6 30.0
揚程1m増の自重増(kg) 0.7 0.7 1.1 1.8 3.6
チェーン全長(m) 1683 1683 1701 1809 3564
使用リンクチェーン(mm) φ5.6 φ5.6 φ7.1 φ9.0 φ9.0
荷造質量(kg) 6.9 7.2 10.7 17.9 31.0

寸法

寸法

※この表は横にスクロールできます。

定格荷重 A B C D E F G H I J K L M N O P Q R
0.8TON 125 66 89 62.5 217.5 161 55 106 14.5 314 24 φ35 101.5 24 φ35 268 115 42
1.0TON 125 71 89 62.5 222.5 161 55 106 16 323 24 φ38 106.5 24 φ38 268 115 42
1.6TON 150 83 104 75 262 173 66 107 20 379 33 φ42 128 33 φ42 408 115 42
3.15TON 187 98 135.5 93.5 327 205 91 114 25 480 40 φ50 160.5 40 φ50 408 115 42
6.3TON 270 125.5 164 93.5 383 205 91 114 35 606 47 φ64 287.5 47 φ64 408 115 42
